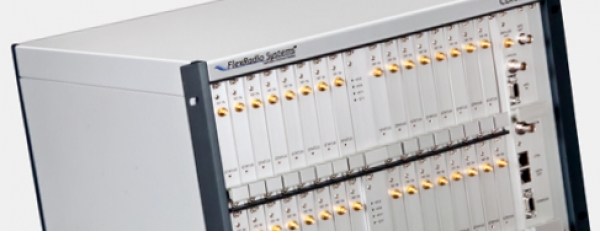

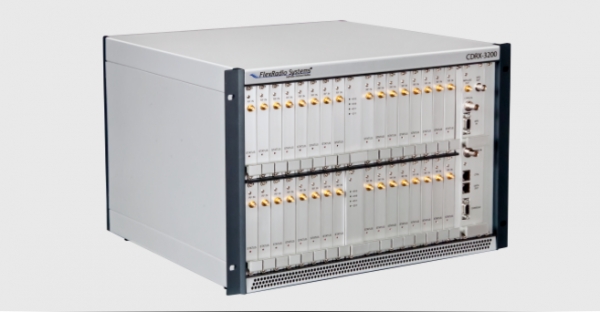

CDRX-3200 Digitalizador de Canais HF/FI (FlexRadio)
Descrição

O Digitalizador de Canais CDRX-3200 alavanca a alta tecnologia da FlexRadio Systems para prover em sincronia até 32 canais receptores de largura de banda 200kHz, cada um entregando mais de 100dB (dois tons),  alcance dinâmico de espaçamento estreito em terceira ordem. Os 32 canais podem ser sintonizados independentemente ou em sincronia no CDRX-3200, por uma faixa de entrada de 100kHz até 80MHz. A saída é transmitida por Gigabit Ethernet utilizando o protocolo de comunicações padrão da indústria VITA-49.



Aplicações primárias do CDRX-3200



  • Operações receptoras de HF remoto
  • Sinal inteligente e Exploração
  • Pesquisa e desenvolvimento de rádio cognitivo
  • Digitação de sinal em multi-canais  sincronizada e em tempo real
  • Raizes de recebimento de Geolocalização
Especificações Técnicas





Especificações do Receptor
Canais De 1 a 32
Alcance de Frequência 100 kHz até 100 MHz em passos  250mHz (sub-amostragem acima de 71 MHz)
Conversão Conversão direta quadratura amostragem de base de banda (Tecnologia Flex-CMQSD)
Larguras de Banda 6 kHz, 15 kHz, 200 kHz
Taxa de Amostragem 200 ksps
Resolução ADC 24 bit
Relógio DDS 1 GHz
Dados de saída do receptor
Formato de dados I/O Transmissão I/Q de 32 bits em formato VITA-49 POR UDP/IP
Transporte de saída de dados  1000Base-T (Gigabit) Ethernet
Largura de Banda por canal 13.5mb/s
Alvo de transmissão de dados Selecionável por canal
Resolução selo de tempo 1ns
Interface de controle VITA-49 estilo TCP/IP
Updates de firmware  Através de ethernet
Conector de transmissão de dados I/O RJ-45 fêmea
Conector de controle RJ-45 fêmea
Ferraments GPS integrada
Tipo de receptor GPS 12 canais L1, 1575.42 MHz, Receptor de sincronismo otimizado C/A 1.023 MHz
Ganho de Antena GPS Antena ativa, ganho de 18dB a 36dB
Voltagem da antena GPS 3V/5V selecionável
Conector de Antena GPS BNC fêmea
(Atenção: antena gps não inclusa)
Elétrica
Voltagem de entrada 85 - 265 VAC fase única ou 120 - 370 VDC
Frequência de entrada 47 - 63 Hz
Potência requerida  150 Watts Max
Fusível de entrada 3A
Conector de entrada IEC 60320 - C14 Panel Mount
Baixa voltagem DC Opcional 12VDC +/- 5%
Mecânica
Compartimento Blindado RF Rack Montável
Altura 30,5cm (7U altura nominal)
Largura 45,2 cm (nominal, 48,5” rack montada)
Profundidade 45,2 cm (incluindo conectores SMA do painel dianteiro)
Meio Ambiente
Temperatura de Operação de 0 a 40 °C
Temperatura para performance otimizada  10 °C a 30°C
Humidade de operação 5% a 95%
