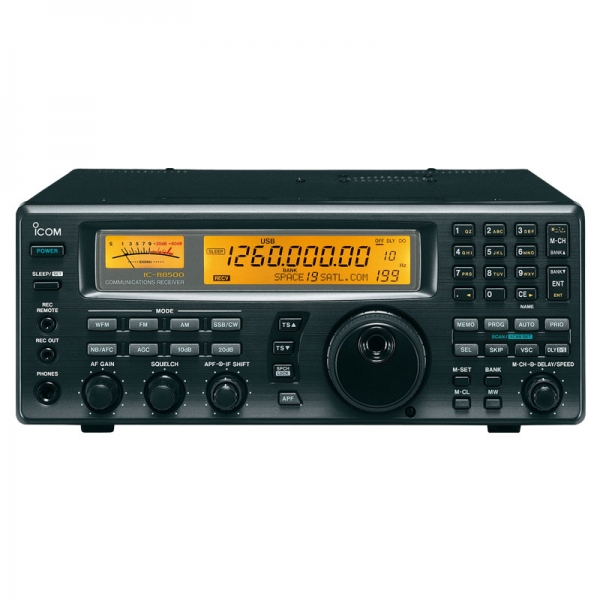

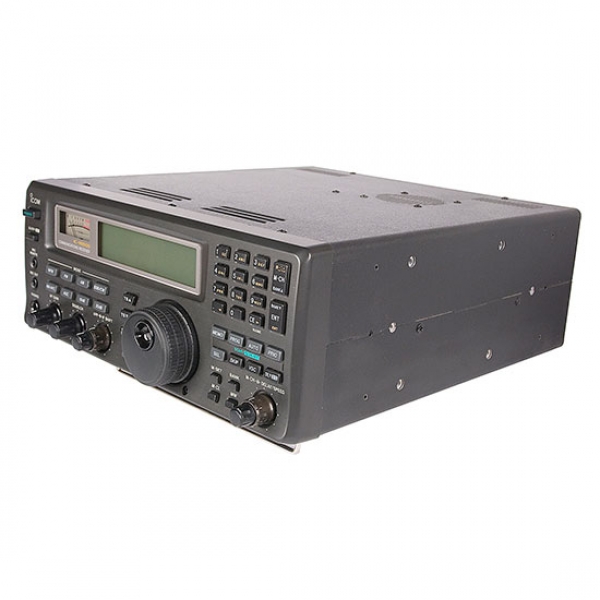

IC-R8500 Receptor (scanner de mesa) de comunicações profissional 100kHz a 2,0GHz (Icom)
Descrição

Receptor profissional de mesa até 2GHz



Larga cobertura de frequência
O IC-R8500 cobre uma larga faixa de frequência continuamente de 0,1 a 2000MHz (100kHz a 2GHz)* com resolução de 10 Hz e com grande sensibilidade de recepção. Existindo qualquer tipo de comunicação, o IC-R8500 permitirá ovir com o mínimo de interferência de outros sinais.
*Algumas versões tem cobertura restrita. Consulte a RadiohausPRO.


Capacidade de todos os modos
Sinais de rádio são transmitidos em vários modos. A funcionalidade em todos os modos do IC-R8500 permite a recepção de sinais em vários modos, do mundo todo. SSB (USB, LSB), CW, AM, FM e WFM, e vários modos "especializados" como CW estreito,* AM largo, AM estreito e FM estreito estão disponíveis para se receber uma ampla gama de sinais que necessitam de uma largura compatível de banda.

O Adaptador opcional TV-R7100 TV/F, permite assistir transmissões de TV (quando conectado a um monitor CRT) e ouvir transmissões de rádio.
*O FL-52A opcional é necessário.


Características superiores de recepção
O IC-R8500 possui alta sensibilidade de recepção em todas as suas faixas, e o cristal integrado de alta qualidade (TCXO) proporciona excelente estabilidade menor do que ±100 Hz, em frequências inferiores a 30 MHz e menos do que ±3 ppm para frequências acima de 30 MHz. O cristal é a referência para que os circuitos PLL e DDS alcancem tais especificações.



Funções convenientes de recepção
As funções de deslocamento de FI e APF (filtros de pico de áudio) são integradas - pela primeira vez em um receptor dessa classe. O deslocamento de FI é utilizado para reduzir a interferência de sinais próximos. Isso é possível ajustando-se a frequência central do filtro de FI. O APF é utilizado para se reduzir a interferência de sinais superpostos a um sinal desejado, ajustando-se a frequência central do filtro de áudio. O APF é especialmente útil quando recebemos sinal CW e é também útil em outros modos como controle de tom.

Além disso, um supressor de ruídos, atenuador de RF e AGC selecionável, auxiliam na limpeza do sinal desejado quando exposto a várias formas de interferência. Um AFC digital sintoniza o receptor para o centro dos sinais de FM ou WFM.


Amplos canais de memória

O IC-R8500 possui 1000 canais de memória que proporcionam possibilidades versáteis de operação. Cada canal de memória é capaz de gravar uma frequência, modo (incluindo largura de passa-banda) e ajuste de sintonia, etc.

Para facilitar o uso de canais de memória, eles são divididos em 20 bancos de 40 canais cada, além de uma área de escrita automática de memória com 100 canais. Nomes alfa-numéricos podem ser atribuídos aos canais (até 8 caracteres) e aos bancos (de até 5 caracteres) para reconhecimento.

Além disso, há 20 canais de memória de margem de varredura (scan edge) para armazenar até 10 conjuntos de frequência para varredura programada, acrescido de 1 canal de prioridade para varredura prioritária. E, o número de canais em cada banco é selecionado pelo usuário.

Funções de edição de memória incluem cópia e colagem de memória para fácil transferência de dados entre canais.


Interface RS-232C
Uma porta serial RS-232C localizada no painel posterior do receptor para conexão direta com um computador pessoal. O formato de comunicação de dados CI-V da Icom permite que você controle e monitore muitas funções do receptor a partir do PC, assim como ler dados ou níveis no receptor tais como ganho de AF, nível do silenciador, potência do sinal recebido, frequência de recepção, nomes de canais e muitas outras.


Versáteis funções de varredura
Há opções de varredura básica de memória, de prioridade e de programas. E, para satisfazer necessidades mais avançadas, há opções de varredura selecionada para modo, auto-escrita, saltar e selecionar.

O IC-R8500 faz varreduras de forma bastante rápida, e a velocidade é continuamente ajustável para até 40 canais por segundo (tanto em varreduras na memória quanto programadas) com tempo de retardo (delay time) continuamente ajustado. Além disso, o VSC (controle de varredura de voz) proporciona varredura mais eficiente ao evitar sinais não-modulados. É possível individualizar o comportamento da varredura para melhor satisfazer as necessidades do usuário.


Vários incrementos de sintonia
Há dois métodos para se fazer a sintonia: usando o seletor de sintonia ou digitando a frequência diretamente a partir do teclado. Use o método que melhor sirva à situação. Há vários incrementos de sintonia disponíveis para sintonizar uma ampla gama de estações. São eles 10, 50, 100 Hz, 1, 2.5, 5, 9, 10, 12.5, 20, 25, 100 kHz e 1 MHz.

Além disso, há um ajuste programável de sintonia. O ajuste programável de sintonia pode ser configurado (de forma independente para cada canal de memória) para um valor entre 0,5 e 199,5 kHz, em incrementos de 0,5kHz.


Outros recursos excepcionais

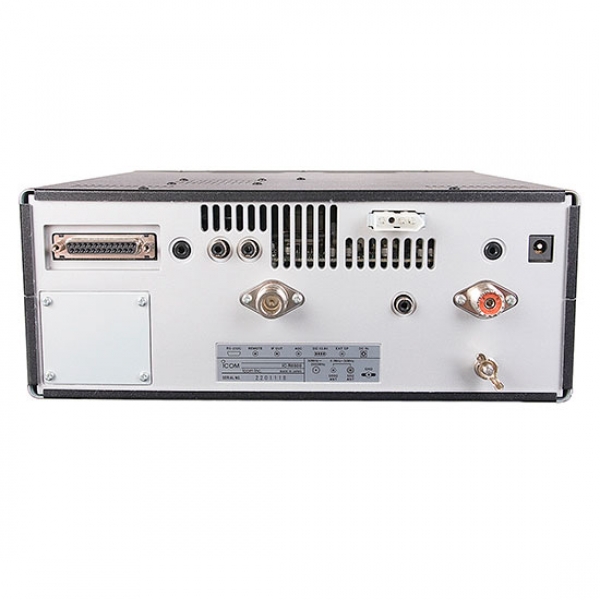

  • 3 conectores de antenas: um do tipo SO-239 e um conector tipo RCA para frequências abaixo de 30 MHz; e um conector tipo N para frequências acima de 30 MHz.
  • Medidor de intensidade de sinal do silenciador que permite que você receba somente aqueles sinais com intensidades acima daquela de um sinal pré-configurado.

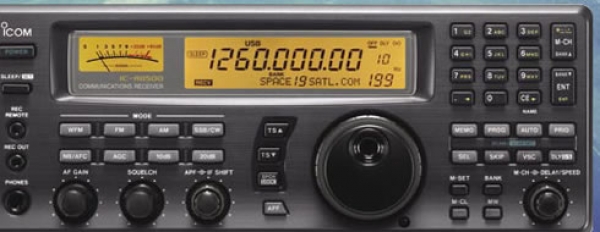

  • Medidor analógico de fácil leitura e indicador de frequência central.
  • Sintetizador de voz (necessário UT-102 - opcional) anuncia o ajuste da frequência.
  • Temporizador para desligamento automático (30, 60, 90, 120 min. selecionável).
  • Terminais REC e REC remoto para controle de gravador e para sinais recebidos (as frequências recebidas podem também ser gravadas quando instalado o UT-102 - opcional).



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto



Especificações Técnicas
Geral
Faixa de frequência






0,10000- 1999,99999*


*Especificações garantidas de 0,1- 1000 e de 1240- 1300 MHz.

Modos SSB (USB,LSB), AM (largo, normal, estreiro),
CW (normal, estreito*), FM (normal, estreito), WFM
* Filtro opcional é necessário
Número de canais 1000 (mais 20 scan edges e 1 canal prioritário)
Conector de antena
Abaixo 30 MHz
Acima 30 MHz

SO-239 (50Ω)/ [RCA (500Ω)
Tipo-N (50Ω)
Gama de temperatura 10° C a +50° C (+14° F a +122° F)
Estabilidade de frequência
Abaixo 30 MHz
Acima 30 MHz

±100 Hz (±20 Hz*)
± 0,0003 % (±0,00006%*)
*Quando o CR-293 opcional está instalado.
Alimentação 13,8 V CC ±15% (terra negativo)
ou 117/220/240 VAC (Com AD-55/A/V)
Consumo de corrente (a 13,8 V CC) Standby 1,8 A
Máximo áudio 2,0 A

Dimensões

(projeções não inclusas)

287(W) × 112(H) × 309(D) mm;
115/16(W) × 413/32(H) × 123/16(D) in
Peso 7,0 kg (15,4 lb)
Sistema de recepção Superheteródino
Frequências intermediárias
Banda de frequência (MHz)
1a. 2a. 3a.
0,1- 29,99999 48,8 10,7 0,455*
30,0- 499,99999 778,7 10,7 0,455*
500,0- 1024,99999 266,7 10,7 0,455*

Nota: Sistema de conversor é adotado acima de 1025 MHz.

*Exceto WFM

Sensibilidade:

Frequência (MHz)
SSB/CW AM AM-N AM-W FM WFM
0,1-0,49999 1,0 µ V 6,3 µV - - - -
0,5-1,79999 2,0 µ V 13,0 µV - - - -
1,8-1,99999 0,25 µ V 3,2 µV 2,5 µV - - -
2,0-27,99999 0,2 µ V 2,5 µV 2,0 µV - - -
28,0-29,99999 0,2 µ V 2,5 µV 2,0 µV - - -
30,0-999,99999 0,32 µ V 2,5 µV 2,0 µV 3,2 µV 0,5 µV 1,4 µV
1240,0-1300,00000 0,32 µ V 2,5 µV 2,0 µV 3,2 µV 0,5 µ V 2,0 µV

Sensibilidade de squelch

1,8-29,99999



28-29,99999

30-1000

1240-1300

(limiar/travado)

SSB, CW, AM-N 10 µV/320 mV
AM, AM-W 0,5 µV/320 mV
FM 0,5 µV/320 mV
FM, AM, AM-W 0,4 µV/320 mV
WFM, SSB, CW, AM-N 0,45 µV/320 mV
Seletividade
WFM
FM, AM-W
FM-N, AM
AM-N, SSB, CW

Maior que 150 kHz/-6 dB
Maior que 12 kHz/-6 dB
Maior que 5.5 kHz/-6 dB
Maior que 2.2 kHz/-6 dB
Rejeição de espúrios e imagem
Abaixo 30 MHz Maior que 60 dB
30-1000 / 1240-1300 MHz 50 dB (típico)
Potência de saída de áudio Maior que 2,0 W a 10% distorção com carga de 8Ω
Faixa de variação do FI Maior que ±1,2 kHz
Conector de alto-falante externo 2 condutores 3,5 mm (1/8")/4-8 Ω





















































































Todas as especificações estão sujeitas a mudanças sem prévio aviso ou obrigação.



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • AH-8000 ANTENA OMNIDIRECTIONAL BANDA LARGA TIPO DISCONE
    Faixa de frequência: 100-3300 MHz.

  • IC-MB12 SUPORTE

  • MB-23 ALÇA DE TRANSPORTE

  • SP-7 ALTO-FALANTE EXTERNO
    Impedância: 8Ω. Potência máxima 5W.

  • SP-21 ALTO-FALANTE EXTERNO
    Impedância: 8Ω. Potência máxima 5W.
    sp21 external speaker

  • SP-23 ALTO-FALANTE


  • CR-293 CRISTAL DE ALTA ESTABILIDADE
    Estabilidade de frequência: ±0.5 ppm de 0°C a +60°C

  • FL-52A FILTRO ESTREITO DE CW
    (455 kHz; 500Hz/–6 dB)

  • UT-102 UNIDADE SINTETIZADOR DE VOZ
    Proporciona confirmação de frequência por meio de voz..
    ut102 voice synthesizer unit

  • AD-55/A/V ADAPTADOR CA

  • RS-8500 SOFTWARE DE CONTROLE REMOTO
    Remotamente controla o IC-R8500 de um computador PC

  • CT-17 CONVERSOR DE NÍVEL CI-V
    Para o controle remoto de até 4 receptores com um PC.
    ct17 level converter
