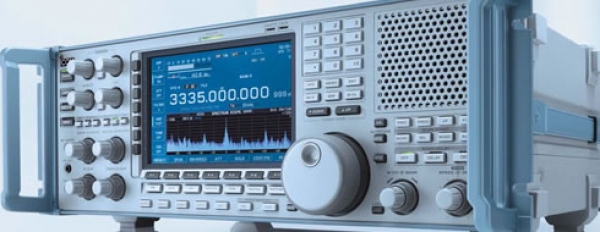

IC-R9500 Receptor (scanner de mesa) de comunicações profissional 50kHz a 3,3GHz (Icom)

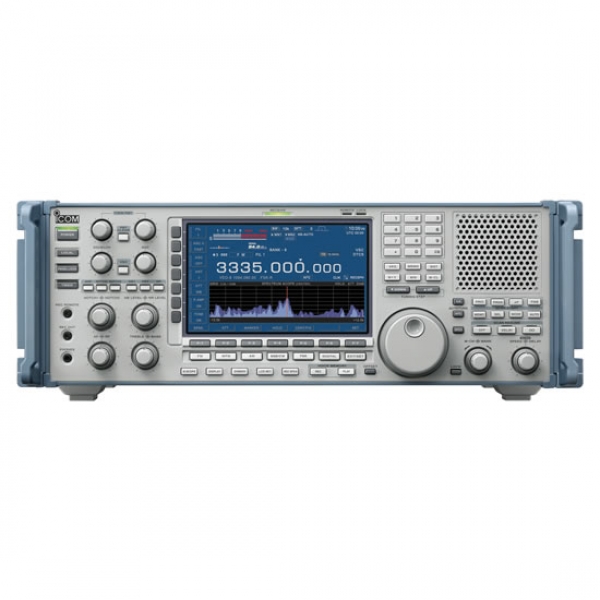

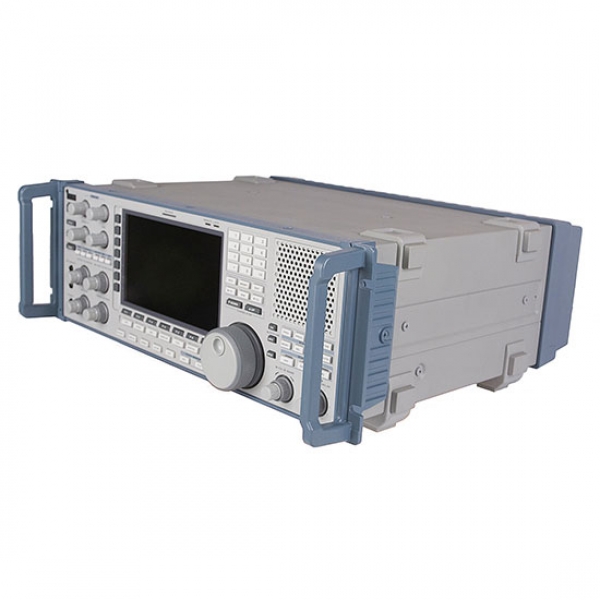

Descrição

Receptor profissional de comunicações com cobertura entre 0,005 e 3335MHz e indicador de espectro de alto desempenho




Principais características

  • Cobertura de banda larga de 0,005-3335MHz
  • Ponto de intercepção de 3ª ordem de +40dBm e faixa dinâmica de 109dB*
    *A 14,1MHz
  • Indicador de espectro multifuncional de alto desempenho
  • Estabilidade de alta frequência de ±0,05ppm
  • Medidor de ±3dB* com precisão de dBμ/dBμ(emf) /dBm
    *sinal de 10 a 70dBμ entre 100kHz e 3335MHz a 25°C
  • Função de sintonização automática em modo SSB/CW/AM
  • Recepção opcional em modo digital P25
  • Acabamento, funcionalidade e operação em nível profissional



Desempenho Básico

Cobertura de banda larga
O IC-R9500 cobre frequências entre 0,005-3335MHz nos modos SSB, AM, FM (WFM), CW, FSK e P25*. É adequado para uma ampla variedade de atividades de escuta e monitoramento de rádio.* É necessário ter a unidade digital UT-122 - opcional.

Receptor de alto desempenho
O IC-R9500 alcança impressionante desempenho usando um conjunto de D-MOS FET no primeiro mixer (misturador de frequência) (abaixo de 30MHz) e um excelente filtro de cobertura IMD. O IC-R9500 possui faixa dinâmica de +40dBm IP3 e 109dB a 14,1MHz. O desempenho do IP3 é de +9.8dBm a 50MHz e +6.2dBm a 620MHz [+5dBm (típico) a partir de 30MHz a 3335MHz].

5 Roofing Filters

















Cinco filtros de cobertura (roofing filters)
O IC-R9500 possui cinco filtros de cobertura independentes (240, 50, 15, 6 e 3kHz) para melhor seletividade. Em condições de espectros RF muito congestionados, é de extrema importância se proteger contra fortes sinais dentro da banda. O filtro de cobertura de 3kHz proporciona uma faixa de bloqueio dinâmico de 130dB (aprox.)*.

*À recepção de 15MHz, com sinais separados em 5kHz.

Dual DSP Units





















DSP Duplo
O IC-R9500 incorpora duas unidades independentes de 32-bits, uma unidade dedicada de DSP para funções de recepção e outra para o indicador do espectro. Utilizando a energia das duas unidades DSP independentes, o rádio é capaz de responder instantaneamente a alterações feitas pelo operador.

±0,05ppm de estabilidade de alta frequência
O IC-R9500 utiliza uma unidade OCXO (estabilizador de frequência em temperaturas de 0° a 50°) que proporcional ±0,05ppm de estabilidade de frequência entre 0°C e 50°C. A frequência de referência de 10MHz pode ser fornecida ou adquirida a partir de um equipamento externo.

OCXO Unit

















Filtro digital de FI
O filtro digital de FI* permite ao operador ajustar o tipo de filtro (agudo ou suave), a largura de banda do filtro, e as características da frequência central. O PBT duplo digital reduz e muda o passa-banda de FI para eliminar, de forma eficiente, os sinais indesejáveis.

* Para os modos FM, WFM e P25, a largura do passa-banda é fixa.

Digital twin PBT seting example



















Indicador de Espectro

Indicador de espectro multifuncional
Uma unidade DSP dedicada melhora a faixa dinâmica do indicador de espectro. O IC-R9500 possui quatro diferentes modos: largura normal/larga e central/fixa. O indicador de espetro normal cobre uma faixa entre ±2,5kHz e ±5MHz, enquanto o indicador de espectro da banda larga* contempla até ±500MHz (±10MHz, ±25MHz, ±50MHz, ±100MHz ±250MHz e ±500MHz - selecionável). Ao usar o indicador de espectro normal, a largura do filtro do indicador digital pode variar entre 200Hz e 20kHz com velocidade variável de varredura. O indicador de espectro também pode ser configurado para usar margens específicas do espectro ou para centrar o intervalo da frequência receptora. A função de busca por pico automaticamente move o apontador para o sinal mais forte na tela do indicador. Além dessas funções, o indicador possui três níveis de atenuação (10dB, 20dB, 30dB).
* Enquanto se usa a função de indicador de banda larga, a saída de som AF fica muda.

  • Modo fixo ... A tela do indicador não muda quando se altera a frequência receptora.
  • Modo central ... A tela do indicador muda à medida que a frequência receptora é deslocada. A frequência receptora fica sempre centrada na tela do indicador.
  • Indicador de banda larga recebe até ±500MHz.
  • Configuração de velocidade de varredura/intervalo/largura do filtro
  • Função de busca de pico
  • Função de travamento no pico
  • Atenuador
  • Função mini-indicador

IC-R9500 Displays
















































Funções

Tela de LCD TFT em cores de 7 polegadas
A ampla tela de matriz ativa de 7 polegadas (800 × 480 pixels) tem resposta rápida, alta resolução e amplo ângulo de visão. O indicador multifuncional de espectro é exibido em cores vivas. A cor de fundo é selecionável entre preto e azul, de acordo com a preferência do usuário. Além disso, o IC-R9500 possui um conector VGA que permite que ele seja conectado a um monitor externo.

Monitor and connection tab





























Múltiplo RSSI
No IC-R9500 é possível selecionar os tipos de medidores de intensidade de sinal de dBμ, dBμ(emf) e dBm. Os medidores dBμ, dBμ(emf) e dBm possuem precisão de ±3dB (sinal entre 10 e 70dBμ a partir de 100kHz a 3335MHz a 25°C).

Meter Displays

















Supressor de ruído
O IC-R9500 possui supressor de ruído controlado por DSP, que reduz significativamente o ruído de pulso e melhora o coeficiente sinal/ruído removendo o ruído interferente. O supressor de ruído possui dois canais com parâmetros ajustáveis de largura e profundidade. Esses podem ser utilizados para suprimir a interferência específica do ruído.









Filtro manual de notch de dois pontos

Manual notch filter characteristicsO filtro manual digital de notch possui profundidade de mais de 70dB em dois pontos com largura de filtro ajustável (largo, médio, estreito). Isso significa que dois sinais interferentes fortes podem ser eliminados de uma só vez, mesmo quando se utiliza o filtro automático de notch.

















Detecção sincronizada de AM
A detecção sincronizada de AM (S-AM) proporciona um áudio menos distorcido do que na detecção normal de diodo. Esse modo é útil quando o sinal se esvai ou seu nível estiver muito baixo. O IC-R9500 consegue recriar o sinal com precisão utilizando o DSP. Além disso, é possível selecionar demodulação de banda lateral superior ou inferior para S-AM, para eliminar a interferência de sinais fortes adjacentes.











Decodificador e Modulador FSK
O IC-R9500 possui demodulador e decodificador FSK integrados.

  • Filtro pico duplo
  • Indicador de cascata
  • Modo FSK-R
  • Tom FSK e deslocamento de frequências são programáveis











10 VFOs
O IC-R9500 possui 10 canais VFO para sintonizar e armazenar frequências operacionais, modos, largura de filtros e outras configurações. Por exemplo, usar o VFO-1 para a banda de 7MHz; o VFO-2 para a banda marinha do VHF, VFO-3 para a banda 1200MHz, etc. É possível trocar rapidamente as bandas operacionais com o teclado de 10 teclas. Quando o VFO é trocado, as configurações são automaticamente gravadas no canal VFO.











Um total de 1220 canais de memória

Memory setting exampleO IC-R9500 possui um total de 1220 canais de memória para armazenar frequências, modos, largura de filtro e incrementos de sintonia. Os canais de memória estão agrupados em 10 bancos de memória. Ao conectar um teclado USB, o usuário pode editar diretamente o conteúdo da memória.

  • 1000 canais de memória convencional
  • 20 canais de margem de varredura
  • 100 canais de escrita automática na memória
  • 100 canais de salto na varredura da memória



















Gravador digital de voz

Voice recorder setting exampleO IC-R9500 possui dois tipos de gravadores digitais de voz. Um é o gravador convencional, que grava por longos períodos em formato "WAV" na memória CF ou em memória USB externa. A taxa de amostragem é variável, a partir de 8kHz (SQ1), indo até 48kHz (SHQ). No modo SQ1, até 130 minutos (aprox.) de áudio gravado podem ser armazenados na memória CF. O outro gravador é o gravador curto de voz, que grava os 15 segundos anteriores de áudio de rádio em RAM, permitindo que este seja ouvido instantaneamente.















Múltiplas varreduras
Para facilitar a operação, há diversas funções disponíveis de varredura para se localizar as estações desejadas. O IC-R9500 faz a varredura de 40 canais por segundo no modo de varredura de memória.

  • Varredura de memória
  • Varredura programada
  • Varredura fina programada
  • Varredura DeltaF / Varredura fina DeltaF/li>
  • Varredura prioritária
  • Varredura de memória em modo selecionado
  • Varredura em memória selecionada
  • Varredura em memória de escrita automática
  • Varredura de tons





















Sintetizador de voz
O sintetizador integrado anuncia, em inglês, a frequência, o modo e a intensidade do sinal.





Conector USB
O IC-R9500 possui uma porta USB para a conexão de memória USB externa ou outros dispositivos USB. Os arquivos de áudio recebidos ou de configuração do receptor podem ser importados e exportados a partir de um PC. Atualizações do software (firmware) também podem ser feitos a partir da memória USB.









Várias funções de assistência à recepção*
* Algumas funções não estão disponíveis em alguns modos ou bandas operacionais.

  • Sintonia automática nos modos SSB/CW/AM
  • Função AFC que compensa para mudanças de frequência (somente nos modos FM/WFM)
  • Pré-amplificador e atenuador
  • Incremento de sintonia de 1/4 e função de click no seletor
  • Modo CW-R (inverso)
  • APF (Filtro de Pico de Áudio)
  • AGC (Controle Automático de Ganho)
  • VSC (Controle do Silenciador de Voz)
  • Proteção contra sobrecarga de entrada (somente nas bandas HF)
  • Recepção opcional em modo digital P25
  • Sintonizador de TV analógica (NTSC/PAL/SECAM)*
    *Exceto na versão para os EUA























Outras características excepcionais

  • 4 conectores de antena: um tipo SO-239, um conector RCA e dois conectores tipo N
  • Conector de saída S/P DIF
  • Entrada/saída de vídeo
  • Função de relógio com temporizador diurno e para desligamento
  • Silenciador de tons CTCSS e DTCS
  • Calibração simplificada de frequência utilizando WWV ou WWVH
  • Função de travamento do seletor
  • Função de travamento do painel
  • Incremento ajustável de sintonia
  • Função Dimmer (controle da intensidade de luz no painel)
  • Função de Monitoramento

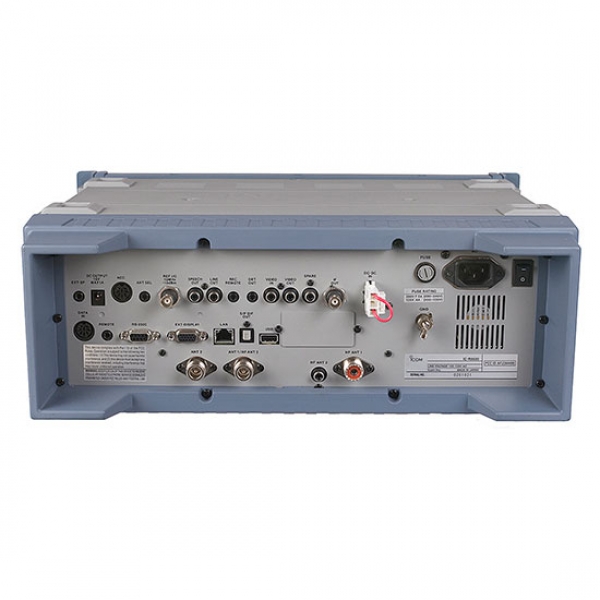

Vista do painel posterior

Rear panel view



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto



Especificações Técnicas
Geral

Faixa de frequência

USA Version



(Unit: MHz)

0.005-3335.000000*



Modo

USB, LSB, CW, FSK, AM, FM, WFM, P25*
* Placa opcional UT-122 é necessária.

Número de canais de memória 1220 (1000 regular, 100 auto memória, 100 varredura e 20 scan edges)
Conectores de antena

SO-239 (50 Ohms para HF),

Phono [RCA] (500 Ohms para HF),

Tipo-N × 2

(50Ω, um de casa para 30 - 1149.99999 MHz, 1150 - 3335 MHz)

Faixa de temperatura

0°C a +50°C; +32°F a +122°F

Estabilidade de frequência

Menor que ±0,05ppm (a 25°C) após aquecimento (5 minutos)

Flutuação de temperatura Menos que ±0.05ppm (0°C a +50°C)
Resolução de frequência 1Hz
Alimentação 100V/120V/230V/240V CA

Consumo de corrente



Stand-by Menos que 100VA
Máximo áudio Menos que 100VA
Dimensões (L×A×P) (projeções não inclusas)

424 × 149 × 340 mm;

1611/16 × 57/8 × 133/8 in

Peso 20kg; 44,1lb (aprox.)
Receptor

Frequências intermediárias

HF

VHF/UHF



58,7 MHz (1a.) /10,7 MHz (2a.)/48 kHz (3a.)

278,7 MHz or 778,7 MHz (1a.) /

58,7 MHz (2a.)/10,7 MHz (3a.) /48 kHz (4a.)

Sensibilidade:

  SSB, CW, FSK AM FM FM50k WFM
0,100 - 1,799 MHz*1 0,5µV 6,3µV - - -
1,800 - 29,999 MHz*1 0,2µV 2,5µV 0,5µV*3 0,71µV*3 -
30,0 - 2499,999 MHz*2 0,32µV 3,5µV 0,5µV 0,71µV 1,4µV
2500 - 2999,999 MHz*2 0,32µV 3,5µV 0,5µV 0,71µV 1,4µV
3000 - 3335,000 MHz*2 1,0µV 11µV 1,6µV 2,2µV 4,5µV

*1 Preamp1 ON
*2 Preamp ON
*3 28–29,999 MHz

SSB, FSK BW=2,4 kHz, CW BW=0,5 kHz, AM BW=6,0 kHz at 10dB S/N,
FM BW=15 kHz, FM50k BW=50 kHz, WFM BW=180 kHz at 12dB SINAD

IMD dinâmico de 3a. ordem 109dB (típ.) a 14,1MHz, 100kHz separação, preamplificador OFF

Seletividade





USB, LSB, FSK (BW= 2,4kHz)



CW (BW= 500Hz)



AM (BW= 6kHz)



FM (BW= 15kHz)



WFM







Maior que 2,4 kHz / -3dB

Menor que 3,6 kHz / -60dB

Maior que 500 Hz / -3dB

Menor que 700 Hz / -60dB

Maior que 6,0 kHz / -3dB

Menor que 15,0 kHz / -60dB

Maior que 12,0 kHz / -3dB

Menor que 25,0 kHz / -60dB

Maior que 180 kHz / -6dB

Rejeição de espúrios e imagem

0,1 - 30,0 MHz

30,0 - 2500 MHz

2500 - 3000 MHz





Maior que 70dB

Maior que 50d

Maior que 40dB

Potência de saída de áudio Maior que 2,6W com uma carga de  8 Ohms



















































































































Todas as especificações estão sujeitas a mudanças sem prévio aviso ou obrigação.


Acessórios fornecidos

  • Cabo de alimentação CA
  • Plugues RCA
  • Alças
  • Fusíveis
  • Plugues ACC
  • Plugue de alimentação CC
  • Plugues de alto-falantes



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • CT-17 CONVERSOR DE NÍVEL CI-V
  • Para controle remoto do rádio com um PC pela RS-232C.
    ct17 level converter

  • UT-122 UNIDADE DIGITAL P25 DIGITAL
    Proporciona recepção do modo APCO P25.
