A mais moderna tecnologia DSP um rádio marítimo de longo alcance!
Clique Aqui
Leia o Guia rápido de comunicações digitais com o IC-M802 aqui!
Clique na imagem para ler o PDF

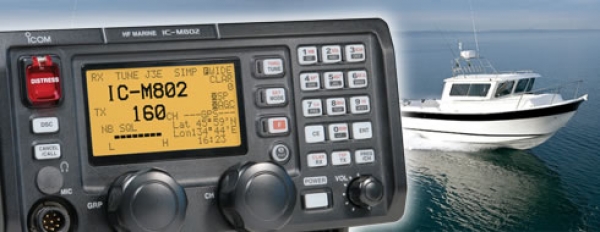

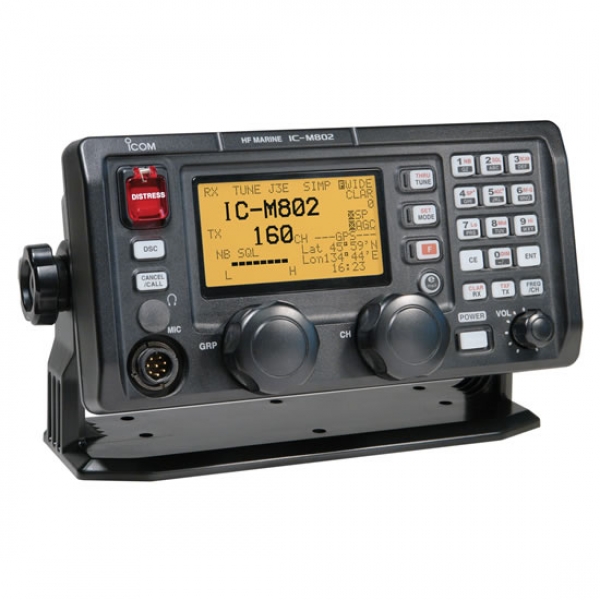

Unidade de controle padrão 4×8"
O IC-M802 tem um painel de controle separado do rádio com 4" de altura (10,16 cm).
Grande display matricial LCD
Você poderá ler facilmente todas as informações dos 1355 canais ITU com o display de grandes dimensões. Operação noturna também não é proboema com a iluminação do diplay e do teclado ajustável em 10 níveis de intensidade.
Fácil de usar e operar em qualquer condição
The IC-M802 offers two large dials – bank and channel – for easy channel selection. Up to 16 banks of 20 (max.) each for user channels, and 17 banks for ITU channels are available.
Chamada digital seletiva incorporada
Para aumentar a segurança de comunicação no mar, o IC-M802 oferece o que há de mais moderno em tecnologia de comunicação de emergência DSC (ITU Classe E). O botão de emergência é coberto por uma proteção plástica vermelha para evitar ativação acidental do DSC.
Leia aqui sobre como registrar seu rádio DSC
Processador digital de sinal
O compressor de voz do IC-M802 usa tecnologia DSP (Digital Signal Processing) para aumentar a qualidade do áudio transmitido e alcance do equipamento. Os filtros usados em recepção são ajustáveis e ideais para a recepção de sinais digitais como e-mail, SITOR e FSK.
150W (PEP) de potência de saída de RF
O IC-M802 tem potência máxima de saída de 150 Watts para garantir a comunicação a longa distância (milhares de km). O chassis em alumínio fundido em uma única peça e um grande sistema de ventilação permitem a transmissão contínua com potência máxima - muito importante para comunicação de dados, como e-mail.
Acesso de e-mail* a um toque
Primeiro rádio SSB com esse recurso, o IC-M802 pode ser programado para memorizar sua frequência de acesso a e-mail, bem como o modo e largura de banda. Receber e-mail no mar nunca foi tão fácil. Veja aqui um provedor de HF e-mail.
* Consulte um provedor de HF e-mail para maiores informações
Acoplador automático de antena AT-140 (opcional)
O acoplador automático de antenas opcional AT-140 conecta o IC-M802 a uma antena e a acopla para obter o máximo ganho. Até mesmo o sistema de estaiamento da embarcação poderá ser usado como sistema irradiante (antena). Consulte a RadiohausPRO para maiores detalhes de como instalar.
Outros recursos
- Larga cobertura de recepção (0,5 – 29,9999MHz)
- Microfone com controle remoto permite acionar e mudar de canal diretamente

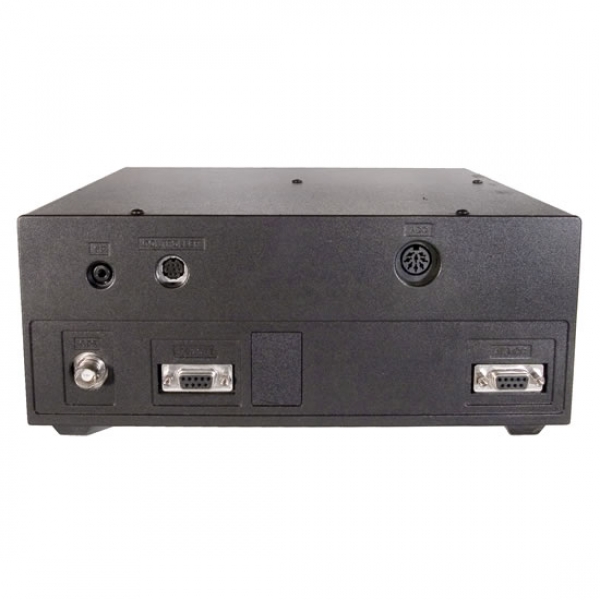

- Porta tipo RS-232C para conexão de acessórios externos, como modem
- Entrada de GPS NMEA 0183 versão 3.01
- Conector de fones de ouvido na parte frontal do painel de controle
© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto
Geral |
Faixa de frequência
Rx
Tx
|
(unidade: MHz)
0,5– 29,9999 (contínuo)
1,6– 2,9999, 4.0– 4,9999, 6.0– 6,9999
8,0– 8,9999, 12,0– 13,9999, 16,0– 17,9999
18,0– 19,9999, 22,0– 22,9999, 25,0– 27,5000
|
Tipos e emissão |
J3E (SSB), J2B (AFSK), F1B
(FSK), A1A (CW), H3E (AM*)
*Somente recepção
|
Número de canais |
1355 (máximo)
(160 canais programáveis; 249 ITU SSB duplex; 72 ITU
SSB simplex; 662 ITU FSK duplex; 160 e-mail; 21 ITU
4MHz simplex; 31 ITU 8MHz simplex) |

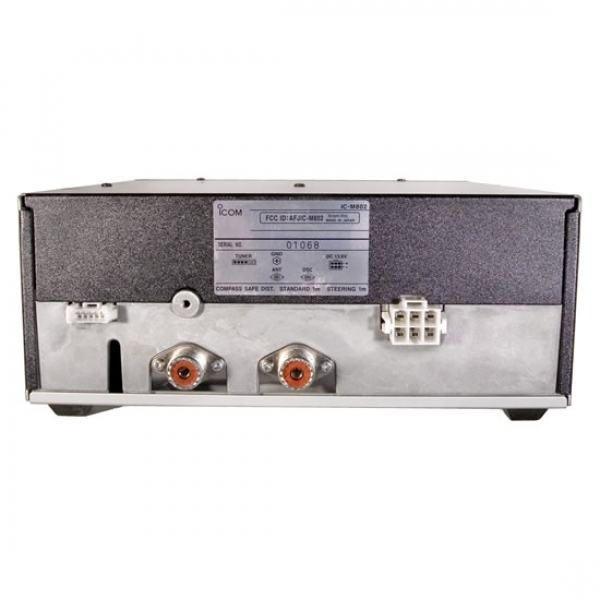

Impedância de antena |
50Ω (SO-239) |
Alimentação |
13,6V CC ±15% |
Consumo máximo de corrente
(a 13,6V CC)
|
Tx (Potência máxima) 30A (típico)
Rx (Com máximo áudio) 3,0A
|
Gama de temperatura de operação
Faixa garantida |
–30°C a +60°C; –22°F a +140°F
–20°C a +55°C; –4°F a +131°F
|
Estabilidade de frequência |
±10 Hz (de –20°C a +55°C) |
Dimensões
Unidade principal
Unidade de controle
Alto-falante
|
240×94×238,4mm; 97⁄16×31116×93⁄8in
220×110×84,4mm; 821⁄32×411⁄32×35⁄16in
110×110×84,4mm; 411⁄32×411⁄32×35⁄16in |
Peso
Unidade principal
Unidade de controle
Alto-falante
|
4,7kg; 10,36lb
570g; 1,26lb
370g; 0,81lb |
Transmissor |
Potência de saída |
150, 60, 20W PEP (Selecionável) |
Emissão de espúrios |
–62dB |
Banda lateral indesejável |
55dB |
Supressão de portadora |
40dB |
Impedância de microfone |
2,4kΩ |
Receptor |
Sensibilidade (a 10dB S/N)
|
|
J3E, A1A |
J2B, F1B |
H3E |
DSC (J2B) |
0,5 – 1,5999 MHz |
6,3µV |
— |
32µV |
0,5µV
(com taxa de erro de 1%) |
1,6 – 1,7999 MHz |
0,89µV |
0,89µV |
6,3µV |
1,8 – 3,9999 MHz |
0.5µV |
0.5µV |
3.2µV |
4,0 –29,9999 MHz |
|
|
Resposta de espúrios
Taxa de rejeição
|
Tx/Rx |
(1,5-29,9999MHz) |
Maior que 70dB |
DSC |
(Exceto 1a. imagem de FI) |
Maior que 50dB |
DSC |
(1a. imagem de FI) |
Maior que 60dB |
|
Potência de saída de áudio |
4,0W a 10% distorção com carga de 4Ω |
Impedância de saída de áudio |
4–8Ω |
Faixa de variação do clarificador |
±150 Hz |
Interface GPS |
NMEA 0183 versão 3.01 |
Todas as especificações estão sujeitas a mudanças sem aviso prévio ou obrigação.
Acessórios fornecidos
- Cabo de separação OPC-1106 (5m; 16,4ft)
- Microfone de mão tipo PTT HM-135
- Alto-falante externo SP-24
- Kit para montagem e instalação
- Suporte do microfone
- Cabo de alimentação CC
- Conectores ACC para acessórios
- Fusível reserva
Visão do sistema
