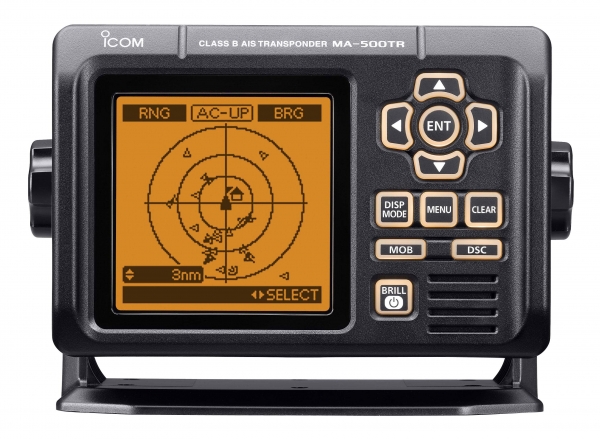

MA-500TR Transponder AIS Classe B (Icom)
Descrição

Transponder AIS Classe B para barcos de pesca e recreação



Produto homologado na Anatel pela Radiohaus. Certificado 1437-14-3131
(O Certificado de homologação é de uso exclusivo da Radiohaus e intransferível. Uso proibido por terceiros sem autorização expressa)


O que é um Transponder AIS?
Um transponder AIS é um importante equipamento de segurança anti-colisão a ser usado em uma embarcação. Ele automaticamente recebe informação transmitida por outras embarcações e estações fixas equipadas com AIS ao mesmo tempo que envia informações a outras embarcações. Sinais de AIS podem atingir locais que um sistema de radar não consegue, mostrando embarcações que podem estar ocultas atrás de ilhas ou de outras embarcações maiores. Embarcações comerciais são obrigadas a ter um Transponder AIS, de forma que a sua posição será sempre conhecida, garantindo maior segurança para sua embarcação.
Veja aqui um mapa online com informações transmitidas por AIS de várias embarcações



























Transponder AIS Classe B
O MA-500TR é um Transponder AIS Classe B para embarcações de recreação, pequenos botes, veleiros, pesqueiros e pequenas embarcações de trabalho. As informações da sua embarcação serão automaticamente transmitidas em intervalos fixos. O MA-500TR recebe dois canais AIS (Canal 87B e Canal 88B) simultaneamente e receber informações de AIS Classe A e Classe B. As informações transmitidas pelo MA-500TR são:

  • Código MMSI
  • Nome da embarcação
  • Prefixo da embarcação
  • Tipo de embarcação
  • Posicionamento GPS
  • Posicionamento da embarcação
  • SOG (Speed over ground) - Velocidade
  • COG (Course over ground) - Curso
  • Data e hora UTC
  • Tipo de antena GPS
  • PA (Position Accuracy) - Precisão do posicionamento


Simples operação
A tela (display) parece com um radar marítimo. Plotter display looks like a marine radar display. North-up, course-up e alcance de zoom de 0,125 a 24 Milhas Náuticas estão disponíveis. Todas as embarcações equipadas com AIS da área são exibidas. A lista de perigos exibe embarcações que se encontram a menos de 6 Milhas Náuticas CPA e 60 minutos TCPA de sua embarcação. A lista de perigos pode ser exibida por CPA ou TCPA. Adicionalmente são exibidos todos os detalhes com várias informações sobre as embarcações.



Gerenciamento de CPA e TCPA para risco de colisão
Quando uma embarcação entra no alcance CPA ou TCPA ela pisca no display do MA-500TR e emite um som (bipe). Quando conectado a um equipamento externo de áudio instalado a função alarme de colisão vai emitir um alerta mesmo que você esteja longe do transponder AIS.



Chamada individual DSC*
Quando conectado a um rádio VHF compatível é muito fácil fazer uma chamada DSC individual. Selecione uma embarcação equipada com o MA-500TR e aperte o botão "DSC" do MA-500TR. Não é preciso entrar um número MMSI manualmente.


Memória para 100 waypoints
Até 100 waypoints podem ser armazenados na lista de waypoints. A tecla "MOB" permite selecionar um waypoint à partir de sua posição instantaneamente.


Mensagens de segurança
Quando o MA-500TR recebe uma mensagem de segurança de um transponder AIS Classe A, um ícone de mensagem aparece na tela do aparelho. Até 20 mensagens DSC são automaticamente armazenadas na memória de log.


Entrada/Saída NMEA de 3 linhas
O MA-500TR tem um conector de 15 pinos D-SUB que garante 3 linhas de entrada/saída no painel traseiro. Os cabos/conectores NMEA simplifica a instalação e conexção a um rádio de VHF e outros equipamentos de navegação.

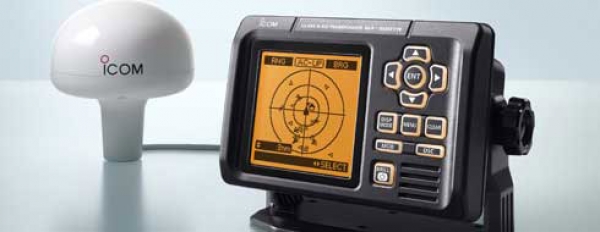

Receptor GPS já vem com o MA-500TR
O receptor de GPS de 12 canais modelo MX-5000 tem função SBAS.


Outros recursos

  • Display LCD matricial com ajuste de iluminação e contraste
  • Proteção IPX7 (até 1m de água por 30 minutes, exceto conexões)
  • Função de diagnóstico
  • Instalação em superfície plana com o opcional MB-75
  • Função de aquecimento lento



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto



Especificações Técnicas
Geral
Faixa de frequência 161,975 MHz
162,025 MHz
156,025-162,025 MHz
Tipo de emissão 16KOGXW (GMSK)
Impedância de antena 50Ω

Gama de temperatura de operação



-20°C a +60°C

-4°F a +140°F

Alimentação

12,0V CC (9,6 - 15,6V)
Consumo de corrente
  Tx:
  Rx:
1,5A
0,7A

Peso (aproximado)

1,0kg; 2,2lb
Dimensões 165 × 110 × 123mm;
6 1⁄2 × 4 11⁄32 × 4 27⁄32in.
Receptor
Sensibilidade (taxa de erro 20%)

- 110dBm (AIS/DSC)
Seletividade de canal adjacente Maior que 70dB (AIS/DSC)

Resposta de espúrios

Maior que 74dB (AIS)
Maior que 70dB (DSC)
Intermodulação Maior que 65dB (AIS/DSC)

Emissão de espúrios

 Menor que -57dBm (AIS)
Transmissor
Potência de saída

2W
Modulação

GMSK
Emissão de espúrios Menor que -36dBm
Interface de dados

Interface de entrada de dados

Formato de sentença

Nível de entrada

IEC 61162-1:2000 (4.800bps), IEC 61162-2 (38.400bps)


RMC, GGA, GSA, GSV, DTM, GNS, GLL, GBS and VTG

Menor que 2mA

Interface de saída de dasos

NMEA1, NMEA3

NMEA2

Formato de sentença

NMEA1

NMEA2



NMEA3



Nível de saída

Classificação de terminal de alerta




IEC 61162-1:2000 (4.800bps), IEC 61162-2 (38.4000bps)

IEC 61162-2 (38.000bps)



DSC, RMC, GGA, VTG, GSA, GSV, GBS, DTM, DSE, GNS and GLL

VDM, VDO, ALR, ACA, ACS, TXT, RMC, GGA, GNS, GLL, VTG, GSA, GSV, GBS, and DTM


RMC, GGA, VTG, GSA, GSV, GBS, DTM, GNS and GLL


5V, 40mA Máximo

24VCC 500mA máximo



































Conteúdo da embalagem do MA-500TR:

  • Transponder AIS
  • Receptor GPS com 10m cabo
  • Cabo/conector NMEA
  • Kit de montagem
  • Cabo de alimentação CC

MA-500TR

Todas as especificações estão sujeitas a mudanças sem prévio aviso ou obrigações. Medições efetuadas em conformidade com IEC 62287-1.
