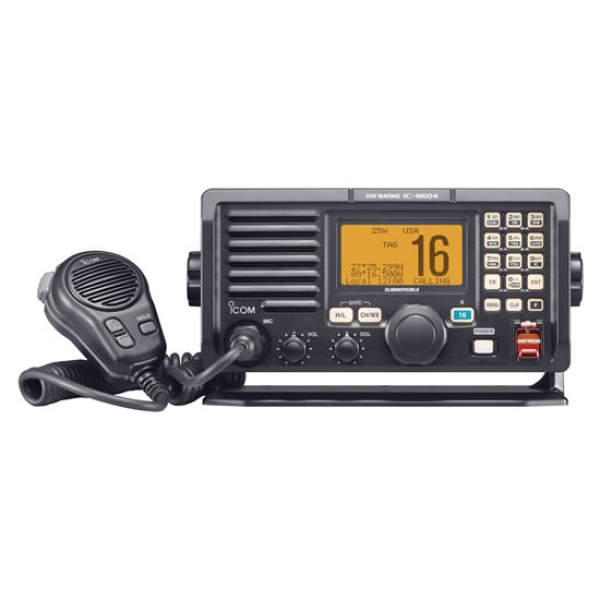

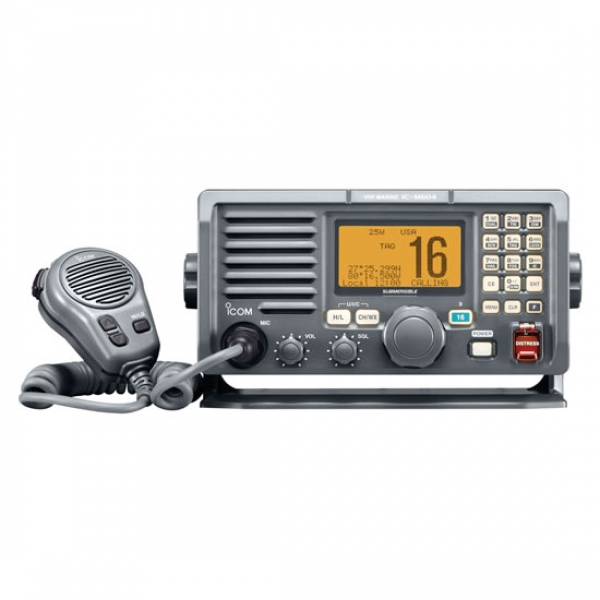

IC-M604A Transceptor fixo/móvel VHF marítimo (Icom)
Descrição

Transceptor VHF marítimo de alto rendimento e muitas funções!
Esse produto não está à venda, pois está em processo de homologação na ANATEL. As informações são meramente para consultas técnicas.






Compatível com o Novo Transponder AIS Classe B MA500TR
Leia mais sobre o MA500TR aqui


Em Conformidade para com as novas Regulamentações DSC Classe D da FCC

  • Alarme DSC progressivo
  • Botão liga/desliga para o rádio, para mudar automaticamente para o canal 16 quando for feita chamada DSC
  • Dois receptores, um para o rádio e outro para monitorar o canal 70 para DSC em tempo integral
    Leia aqui sobre como registrar seu rádio DSC


Desempenho superior do receptor
O IC-M604A possui excelentes características em seu circuito de recepção* que permitem que um sinal fraco tenha melhor possibilidade de ser ouvido quando há sinais mais fortes ao seu redor. A potente saída de áudio de 5W (típica) a partir do alto-falante da frente aumenta ainda mais a qualidade do áudio recebido.
* Mais de 80dB para rejeição de intermodulação e seletividade de canal adjacente, com alta sensibilidade de 0,22μV (típico).

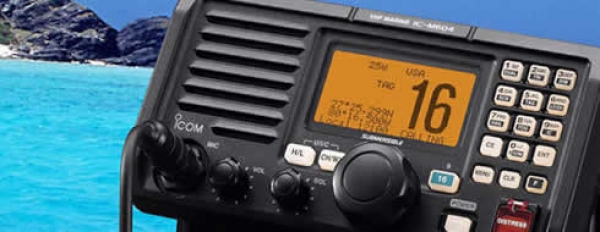

Ampla tela de LCD com caracteres por matriz de pontos
A ampla tela de cristal líquido matricial proporciona excelente leitura sob quaisquer condições de iluminação. Com as fontes de tamanho extra-grande, o número do canal aparece ampliado na tela, e tanto os caracteres em maiúscula quanto em minúscula podem ser facilmente lidos.

 display















Pode enviar comunicações externas com 30 Watts
Quando conectado a um emissor externo de sinal sonoro (megafone), fica fácil se comunicar com outras embarcações, com o convés ou trabalhadores portuários. O amplificador integrado de 30W aumenta sua potência sonora, possibilitando transmitir sua mensagem de forma alta e clara. Há 4 padrões sonoros disponíveis.


Construção submersível
(1m de profundidade por 30 minutos)
O IC-M604A, incluindo o microfone que o acompanha, tolera submersão de até 1,0m de profundidade por até 30 minutos. Equivalente ao padrão IPX7 de proteção contra a água.*
​* exceto cabos		 IC-M604













DSC ITU Classe D Integrado
Não importa a qual canal você esteja conectado, há um receptor separado e independente no M604A que monitora continuamente o Canal 70. O teclado de 10 teclas permite operação simples e eficiente das funções de emergência do DSC, vital para sua segurança no mar.


Solicitação de localização e divulgação de posição
Sobre o DSC, sua própria localização e a localização de outras embarcações podem ser compartilhadas a partir das funções de solicitação de posição e divulgação da localização. A informação recebida a respeito da localização pode ser transferida para um GPS externo ou equipamento de navegação*. Além disso, a função de polling (solicitação/resposta) verifica se uma embarcação específica está ao alcance para comunicação.
* É necessário que esteja no formato NMEA 0183.


Melhor indicação de informação do GPS
Quando conectado a um receptor externo de GPS, a função de indicação de informação do GPS exibe os dados de rota e velocidade, assim como posição, data e hora na tela.


Conexão do microfone no painel frontal ou traseiro
O microfone/alto-falante pode ser solto do painel frontal e conectado ao painel traseiro sem a necessidade de qualquer modificação. Há disponibilidade de um cabo de extensão (opcional) OPC-1000 de 6,1m para o microfone.



 Transparent installation image














Função viva-voz RX
​A função viva-voz RX, permite que você monitore o áudio recebido do rádio a partir de um megafone no convés ou na torre. Você pode também fazer algum pronunciamento a bordo usando o microfone.		 On the deck










Função Canal Favorito
Essa função permite rápida seleção de canal. Configure a função "TAG" (marcar) para acessar os canais mais usados. Ao apertar os botões para cima e para baixo no microfone/alto-falante, somente os canais favoritos serão selecionados, e os outros serão "saltados". A função de marcação de varredura só detecta os canais marcados como favoritos.



Outros recursos



COMMANDMICIII™ Totalmente Integrado - Opcional

É possível conectar até dois COMMANDMICIIIs
O COMMANDMICIII™ (opcional) permite o uso de uma 2a. ou 3a. estação para se operar o IC-M604A de até 18.3m* de distância como por exemplo da cabine ou da ponte de comando.
* São necessários dois cabos de extensão OPC-1541 opcionais.


Controle total e possibilidade de uso como intercomunicador
Todas as funções do IC-M604A, incluindo chamada de socorro, DSC e salva estão disponíveis. A função de intercomunicador permite que você fale com o IC-M604A ou outro COMMANDMIC™. A função de acionamento remoto permite ligar/desligar remotamente o IC-M604A.


Seletor rotativo multifuncional
Um recém-criado seletor rotativo multifuncional permite acesso rápido e fácil a muitas das configurações do IC-M604A, incluindo canal operacional, volume, silenciador, configurações de menu e mais.

 COMMANDMICIII































Outros recursos do COMMANDMICIII™

  • LCD de matriz de ponto cheio com 7 níveis de intensidade de iluminação
  • Terminal para alto-falante externo de 2,8W (típico)
  • Resistência à água PLUS - submersível (1,5m de profundidade por 30 minutos)
  • Alto-falante extra grande de 45mm (d) que proporciona áudio superior



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto







Especificações Técnicas
Geral
Faixa de frequência
Tx
Rx
156,025–157,425MHz
156,050–163,275MHz
Tipos de emissão 16K0G3E, 16K0G2B
Canais utilizáveis USA, INT, CAN, WX
Alimentação 13,8V CC ±15%
Consumo de corrente (a 13,8V CC)
Transmissão
Recepção
5,5A (com 25W saída)
1,5A (com máximo áudio)
Gama de temperatura de operação –20°C a +60°C ;
–4°F a +140°F
Impedância de antena 50Ω (SO-239)
Dimensões (L×A×P)
(projeções não inclusas)		 220×110×109,4 mm;
821⁄32×411⁄32×45⁄16 in.
Peso (aprox.) 1,4kg ; 3,09 lb
Formatos NMEA
Entrada
Saída
RMC, GGA, GNS, GLL, VTG
DSC, DSE
Transmissor
Potência de saída 25W ou 1W (a 13,8V CC)
Sistema de modulação Reatância variável
Desvio máximo de frequência ±5,0kHz
Erro de frequência ±0,3kHz
Emissão de espúrios Menor que –70dBc
Modulação residual Maior que 40dB
Potência de canal adjacente Maior que 70dB
Receptor
Frequência intermediária
1a.

2a.
30,15MHz
21,7MHz (Canal 70)
450kHz
Sensibilidade 0,22μV típico (a 12dB SINAD)
Sensibilidade de squelch Menor que 0,32μV (no limiar)
Seletividade de canal adjacente Maior que 80dB
Resposta a espúrios Maior que 80dB
Intermodulação Maior que 80dB
Zumbido e ruído Maior que 40dB
Potência de saída de áudio 5,0W típico a 10% distorção
com carga de 4Ω




























































Especificações Militares dos EUA aplicáveis

O IC-M604A e o HM-162B/SW foram testados e atendem os seguintes padrões MIL-STD e os rígidos padrões ambientais.

Padrão MIL 810 C MIL 810 D MIL 810 E MIL 810 F
Método Processo Metódo Processo Método Processo Método Processo
Baixa pressão 500.1 I 500.2 I, II 500.3 I, II 500.4 I, II
Alta temperatura 501.1 I 501.2 I, II 501.3 I, II 501.4 I, II
Baixa temperatura 502.1 I 502.2 I, II 502.3 I, II 502.4-3 I, II
Choque de temperatura 503.1 I 503.2 I 503.3 I 503.4 I
Radiação solar 505.1 I 505.2 I 505.3 I 505.4 I
Chuva  506.1 I, II 506.2 I, II 506.3 I, II 506.4 I, II
Umidade 507.1 I, II 507.2 II, III 507.3 II, III 507.4 –
Maresia 509.1 I 509.2 I 509.3 I 509.4 –
Poeira 510.1 I 510.2 I 510.3 I 510.4 I
Vibração 514.2 VIII, X 514.3 I 514.4 I 514.5 I
Choque 516.2 I, II, V 516.3 I, IV 516.4 I, IV 516.5 I, I

Medições feitas em conformidade com TIA/EIA 603. Todas as especificações estão sujeitas a mudanças sem prévio aviso ou obrigação.

Accessórios fornecidos

  • Microfone PTT de mão
  • Cabo de alimentação CC
  • Kit de montagem e instalação


Dimensões

Dimensions

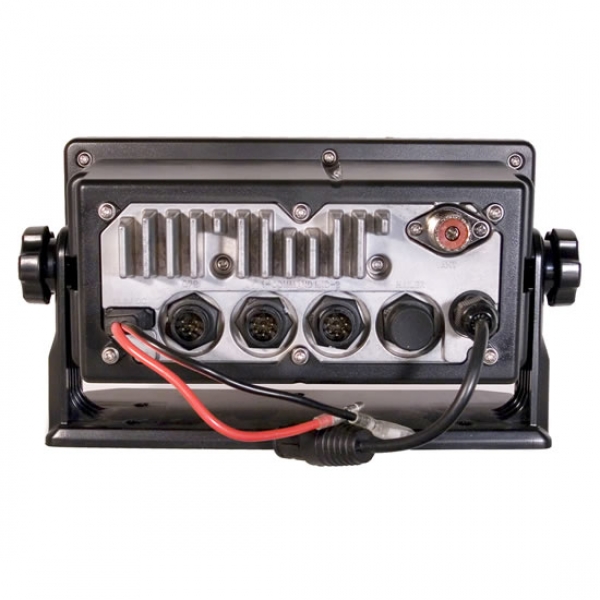

Vista do painel traseiro

Rear Panel View



© 2013 - Radiohaus Radiocomunicação. Reprodução por qualquer meio é proibida. Tradução e adaptação: Erwin Hübsch Neto

Opcionais
  • HM-162B/SW MICROFONE COM CONTROLE REMOTO + OPC-1540 CABO DE CONEXÃO
    Mede (LxAxP): 65,5×150×38 mm; 219⁄32×529⁄32×11⁄2 in. Peso (aprox.;exceto cabos): 385g ; 13.6oz. OPC-1540 é um cabo de conexão de 6m.
    Acessórios fornecidos :
    • Cabo com terminal de alto-falante externo (6,1m)
    • Suporte de microfone
    • Base de montagem para conector do cabo


  • HM-157 COMMAND MIC II + OPC-1000 CABO DE CONEXÃO + OPC-999 CABO EXTENSOR
    O OPC-1000 é um cabo de conexão de 6m para o HM-157 (placa e parafusos são necessários). O OPC-999 é um cabo extensor de 6 m para o OPC-1000 apenas para aumentar a distância.
    hm157 command mic II


  • HM-126RB ALTO-FALANTE COM MICROFONE
    hm126RB speaker microphone


  • MB-75 KIT PARA MONTAGEM PLANA
    Para montar o IC-M504A em uma superfície plana como um painel de controle.
    mb75 flush mount kit

  • UT-112 UNIDADE DE ENCRIPTAÇÃO DE VOZ
    Até 32 códigos de encriptação para comunicação sigilosa.
    ut112 voice scrambler unit

  • OPC-1541 CABO DE EXTENSÃO PARA HM-162B/SW
    Cabo de 6,1m (20ft) para aumentar a distância entre o rádio e o COMMANDMICIII™
